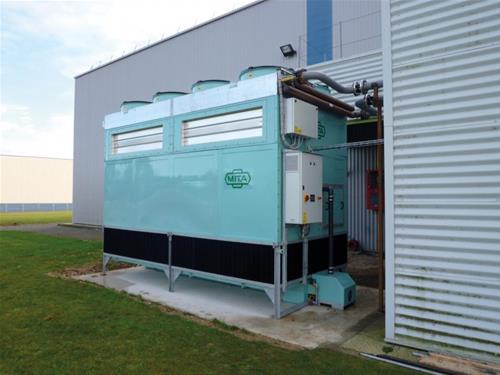

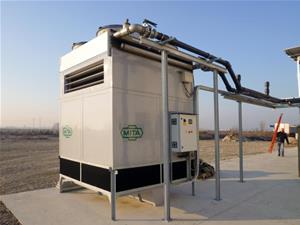

PAD RAFFREDDATORI CONDENSATORI ADIABATICI DA 100 KW A 1,0 MW

Descrizione

Serie PAD
La serie PAD viene proposta in impianti dove l’attenzione è particolarmente rivolta ai consumi di acqua e di energia. PAD è un raffreddatore, condensatore adiabatico e può essere definito come un "Dry Cooler" implementato con un sistema di pre-raffreddamento dell’aria di tipo adiabatico
Tutti i modelli sono totalmente pre-assemblati presso il nostro stabilimento e corredati di quadro elettrico
Potenzialità da 100 kW a 1 MW
Sistema motoventilante assiale in accoppiamento diretto, basse potenze installate, bassi livelli di rumorosità
Vasca, corpo e basamenti dei ventilatori in vetroresina, materiale leggero, non corrodibile ed esente da manutenzione
Sistema di distribuzione dell’acqua e griglie di ingresso aria in materiale plastico
Struttura portante in acciaio trattato mediante zincatura a caldo dopo la lavorazione (zincatura secondo la norma UNI EN ISO 1461-99, spessore non inferiore a 80 micron)
Pacco umidificatore ad elevata capacità di trattenimento d’acqua realizzato in PVC floccato con configurazione a larghi passaggi (basse perdite di carico con sensibile incremento di efficienza)
Batteria alettata in rame ed alluminio

SPECIFICHE TECNICHE
VASCA, CORPO E BASAMENTI DEI VENTILATORI in vetroresina colorata in pasta con gel-coat isoftalico protettivo contro i raggi U.V., materiale leggero, incorrodibile ed esente da manutenzione.
Il corpo è provvisto di passo d’uomo per consentire l’accesso alle parti interne

BULLONERIA di fissaggio in acciaio AISI 304

PACCO UMIDIFICATORE (raffreddamento adiabatico dell’aria) ad elevata capacità di trattenimento d’acqua, realizzato in PVC floccato. La sua configurazione a larghi passaggi permette l’installazione di più strati senza provocare eccessive perdite di carico, consentendo nel contempo un sensibile incremento di efficienza

BATTERIE DI RAFFREDDAMENTO realizzate con tubi di elevata qualità, alettatura in Cu/Al.
Durante la costruzione, ogni singolo circuito viene accuratamente controllato e sottoposto a collaudo. L’inclinazione dei tubi e gli attacchi di uscita del fluido posti nella parte più bassa dei collettori garantiscono il completo deflusso del fluido contenuto al loro interno, evitando la formazione di zone di "zero flusso"

SISTEMA VENTILANTE ASSIALE costituito da ventilatori in accoppiamento diretto, basse potenze installate, bassi livelli di rumorosità, posizionati in linea con gli altri componenti.
Velocità di rotazione dei ventilatori regolata mediante inverter.

DISTRIBUZIONE DELL’ACQUA interamente in PVC, composta da un collettore principale e diramazioni laterali dotate di ugelli spruzzatori

POMPA di ricircolo di tipo centrifuga

VASCA di raccolta acqua interamente in vetroresina, con fondo inclinato per consentire il totale svuotamento dell’unità

PANNELLO DI CONTROLLO integrato per gestione automatizzata (PLC). Funzionamento ottimizzato in base al carico termico e alle condizioni climatiche
