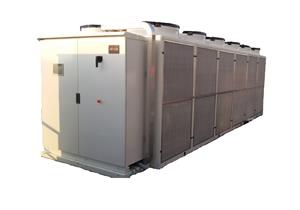

RWA 120/AX-2GR-LT REFRIGERATORE CHILLER ACQUA PER BASSA TEMPERATURA KW 68 CON POMPA E SERBATOIO

Descrizione

CENTRALE DI REFRIGERAZIONE MOD. "RWA 232/4ax-LT" potenza raffreddamento:
68 kWf (58.700 Frig/h) con temp. acqua in uscita 0°C, temp. aria amb. +25°C resa nominale

NOTA: Refrigeratori realizzati con otto compressori e quadruplo circuito frigorifero assicurando:
- Coppia elettrica di spunto contenuta grazie alla partenza non contemporanea dei compressori
- Distribuzione del carico termico al 0-50-100% su n.2 compressori "Scroll"
- Scambio e rotazione a gestione elettr. dei compressori al fine di bilanciarne le ore di lavoro.
- Emergenza al 50% del carico termico totale.
- Possibilità intervento in manutenzione senza fermo totale

CIRCUITO FRIGORIFERO
COMPRESSORI: tipo ermetico a spirale orbitante (Scroll)
VENTILATORI: tipo assiale EC (Electronic Control) BRUSHLESS
VALVOLA TERMOSTATICA: elettronica, regola l’iniezione di R410A nell’evaporatore
CONDENSATORE: pacco alluminio microcanali ad alta efficienza
EVAPORATORE: a piastre in INOX AISI 316 più coibentazione con materiale espanso a cellule chiuse
TUBAZIONI DI COLLEGAMENTO: rame/plastici
CARICA DI GAS: eseguita con gas refrigerante adeguata per ogni potenzialità
CARICA DI OLIO: controllata in fase di collaudo non necessita rabbocchi o sostituzioni periodiche
TIPO DI GAS: R410A Ecologico
INDIC. DI LIQUIDO E UMIDITÀ: consente verifica sia del tenore di umidità che di sufficiente flusso di gas nel circuito
FILTRO ARIA: in rete di alluminio ondulato a doppio strato smontabile e pulibile
FILTRO DEIDRATORE: a cartuccia solida ad alta capacità deidratante
SENSORE ALTA PRESSIONE: comando/gestione ventilatori, sicurezza pressione max gas con segnalazione allarme/blocco compressore
SENSORE BASSA PRESSIONE: controllo pressione minima gas con segnalazione allarme/blocco compressore

CIRCUITO IDRAULICO
SERBATOIO D’ACCUMULO: acciaio zincato isolato con lastre in neoprene cellule chiuse.
ELETTROPOMPA: centrifuga inox Aisi 304, cassa motore in alluminio, isolamento in classe F, grado di protezione IP 55
SARACINESCA D'ESCLUSIONE POMPA: saracinesca di esclusione sull’aspirazione
MANOMETRO PRESSIONE POMPA: manometro per la lettura della pressione di funzionamento sulla mandata.
FLUSSOSTATO: controlla la sufficiente portata d’acqua all’evaporatore con segnalazione d’allarme e blocco del compressore
VALVOLA DI NON RITORNO (dove prevista): montata sulla mandata della pompa
VALVOLA DI SICUREZZA: automatica
FILTRI ACQUA (dove previsti): evitano lo sporcamento dell’evaporatore.

APPARECCHIATURA ELETTRICA
MICROPROCESSORE ELETTRONICO DEL CIRCUITO IDRAULICO E DEL CIRCUITO REFRIGERANTE: con funzione di termostatare il liquido in circuito. Due sonde rilevano sia la temperatura in entrata che quella in uscita. Sono visualizzabili entrambe sul display. L’utente può programmare solo la temperatura in uscita, tramite la tastiera posta sul frontale del microprocessore. Nei modelli con più compressori, è realizzata la gestione "a rotazione" dei compressori stessi, per garantire un ugual numero di ore–lavoro a tutti i componenti. Su un altro display appare con scritte scorrevoli (5 lingue a scelta) lo "status" di funzionamento del refrigeratore, eventuali anomalie o precauzioni manutentive, pressioni di lavoro del gas frigorigeno, con possibilità di diagnosi a distanza.

DATI TECNICI:
Potenza frigorifera kW 68 - Frig/h 58700
Potenza assorbita kW 10,07 x 2
Numero circuiti gas refrigerante N° 2
Gradini di parzializzazione potenza raffreddamento 0-50%-100%
Tipo ventilatore a giri variabili / Numero ventilatori Assiale (Brushless) N° 2
Portata nominale pompa 12,38 mc/h
Prevalenza nominale pompa 2,95 bar
Attacchi idraulici entrata e uscita 2"
Alimentazione 400/3/50
Serbatoio Lt 285
Peso Kg. 850
Dimensioni mm. 1900x1150x2160H

CONDIZIONI STANDARD DI RIFERIMENTO
Temperatura ambiente: 35 °C
Temperatura uscita liquido: 0°C
Tipo fluido: H2O + glicole 25%
TEMPERATURE OPERATIVE
Temperatura fluido: -8°C / +5°C (min/max)
Temperatura ambiente: -10°C / +40°C (min/max)
